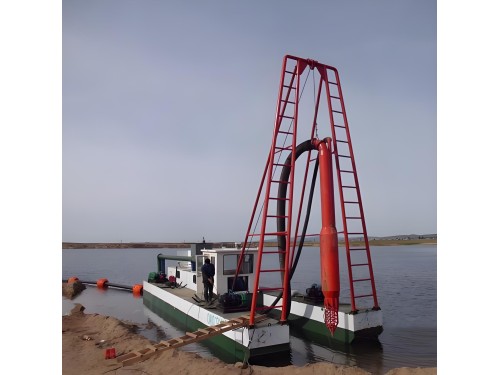

吊管射流式抽沙船是河道疏浚、水库清淤、港口航道维护及沙场采沙的常用设备，核心靠高压射流冲散河床泥沙、配合吊管负压抽吸完成作业，结构简洁、操作灵活、适配浅水区与中低硬度泥沙工况，广泛应用于内河、湖泊、沿海浅滩等场景。
一、工作原理
设备以柴油机组为核心动力，驱动高压射流泵与主吸沙泵同步运行。高压水流经吊管前端的射流喷嘴高速喷出，冲击并松散水底沙层、淤泥，让泥沙与水体充分混合形成高浓度泥浆；同时主吸沙泵在吊管吸口形成负压，将泥浆吸入泵体，再通过排沙管道输送至岸边堆场、运沙驳船或指定区域，实现连续抽沙与清淤作业。吊管通过液压绞车升降，可精准调节吸沙深度，适配不同河床工况。
二、核心基础参数（常规 10 寸标准机型）
- 船体规格：长 12m× 宽 3.8m× 高 1.4m，吃水深度 0.7m，自重约 28t，采用钢板焊接船体，抗风浪、稳定性强
- 动力配置：主柴油机 180kW，高压射流泵配套动力 75kW，总装机功率 255kW，燃油消耗率约 220g/kWh
- 作业性能：抽沙效率 400–600m³/h，泥浆浓度 25%–30%；最大作业深度 10m，最小作业水深 0.8m；水平排沙距离 150–200m，垂直排高 15m
- 管路参数：吸沙吊管直径 250mm（10 寸），排沙管直径 220mm，吊管升降行程 12m，配 1.5t 液压绞车控制升降
- 核心部件：吸沙泵为耐磨离心式，射流压力 0.8–1.2MPa，易损件采用高锰钢材质，延长使用寿命、降低维护频次
三、结构特点与优势
- 吊管升降系统：液压驱动、无级调节，可快速适配 0.8–10m 水深，无需频繁移船，提升作业连续性
- 射流抽吸一体化：高压射流先松散泥沙，再负压抽吸，相比纯机械抽沙，对中细沙、淤泥适应性更好，不易堵管，作业效率稳定
- 轻量化船体设计：吃水浅、转向灵活，适合狭窄河道、水库库湾、养殖区等传统大船难以进入的区域，施工灵活度高
- 操作与维护：整机布局紧凑，控制系统集中，单人可完成启停、升降、排沙调节；核心泵组与管路模块化，易拆检、易更换，日常维护成本低
四、适用场景
主要适用于内河航道疏浚、水库清淤扩容、港口码头浅滩清理、沙场采沙、围海造地吹填、鱼塘清淤等工程；适配沙质河床、淤泥层、粉砂层等松散介质，不适用于坚硬岩石、大粒径砾石层工况。设备可定制化调整功率、管径、排距，满足中小型疏浚与采沙项目的差异化需求。
五、作业注意事项
作业前需检查吊管、管路密封与泵组润滑，根据泥沙硬度调节射流压力，避免压力过高造成能源浪费或过低导致泥沙冲散不足；作业中实时监控泥浆浓度与排沙状态，防止堵管；定期更换易损件，保障设备连续稳定运行。
