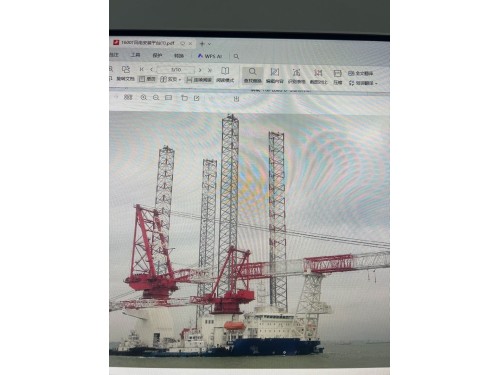

出售1600吨风电安装平台

主参数 Principal Characteristics

总长 Length Overall: 125.14m

垂线间长 Length BP: 118.27m

型深 Depth (Molded): 9.5m

型宽 Breadth (Molded): 48.0m

设计吃水 Design Draft: 6.6m

桩腿数量 No. Of Leg: 4

桩腿形式 Type of Leg: 桁架式 Truss

桩腿长度 Length of Leg: 131.08m

桩靴面积 Spudcan Area: 220m

2 载货面积 Cargo Area: 3400m

2 可变载荷 Variable Load: 5500t

航速 Speed: 8 knots

自持力 Service Duration： 30 days

环境温度 Service Temp.: -10°C~45°C

生活区 Accommodation

平台总人数 Total POB: 128p

套间 Suite: 3

单人间 1-Man Cabins: 9

两人间 2-Man Cabins: 18

四人间 4-Man Cabins: 20

医务室 Hospital: 1

舱容 Tank Capacity

燃油舱 Fuel Oil Tank: 1366m

3 燃油日用舱 Fuel Day Tank: 68m

3 淡水舱 Fresh Water Tank: 420.5m

3 饮用水舱 Potable Water Tank: 385.4m

3 压载舱 Ballast Tank: 14644m

3 污水舱 Sewage Tank: 131.8m

3 灰水舱 Grey Water Tank: 169.4m

3 舱底水舱 Bilge Holding Tank: 96.3m

3

设计标准 Design Criteria

最大起升重量 Max. Elevated Weight:~25000t

工作水深 Water Depth: 70m

入泥深度 Leg Penetration: 30m

最大气隙 Max Air Gap: 12m

最大波高 Max Wave Height: 15m

平台工作风速 Working Wind Speed: 36m/s

表面流速 Surface Current: 3 knots

动力系统 Power System

主发电机 Main Generator

型号 Type: DAIHATSU DK-28e

数量 Number: 6

额定功率 Rating Power: 2500kW

额定转速 Rating Rotation Speed： 750rpm

频率 Frequency: 50Hz

电压 Voltage: 690V

应急发电机 Em. Generator

型号 Type: HDC-CCFJ450Y-W

数量 Number: 1

额定功率 Rating Power: 450kW

额定转速 Rating Rotation Speed： 1500r/min

频率 Frequency: 50Hz

电压 Voltage: 400V

动力定位系统 DP System

DP 定位能力 DP Notation: DP-2

舾装数 EN: 8812

临时锚 Temporary Anchor: 2pcs

锚重 Anchor Weight: 大抓力锚 19500kg

锚链 Anchor Cable: ∅ 127mmx700

推进系统 Propulsion

艉推进器 Aft Thruster

形式 Type: 全回转 Azimuth

驱动形式 Drive type: 变频驱动 VFD

数量 Number: 3

额定功率 Rating Power: 3000kW

输入转速 Input Speed: ~1000rpm

最大系柱推力 Max. Pull-on Force: 520kN

艏推进器 Bow Thruster

形式 Type: 管隧式 Tunnel

驱动形式 Drive type: 变频驱动 VFD

数量 Number: 2

额定功率 Rating Power: 2000kW

输入转速 Input Speed: ~1000rpm

升降系统 Jacking System

型号 Type: TSC-SJ550V-PR-S0.8

驱动 Drive: 电力 Electric

数量 Number: 120 pcs

额定升降载荷 Normal Jacking Load: 250t

预压升降载荷 Preload Jacking Load: 375t

静态保持载荷 Static Holding: 650t

风暴保持载荷 Storm Holding: 680t

额定升船速度 Normal Jacking Hull Speed: 0.8m/min

额定收腿

辅吊机 Aux. Crane

形式 Typ
